環(huán)氧熱噴鋅鋁封閉漆

　　詳情介紹:
　　產(chǎn)品名稱：環(huán)氧熱噴鋅鋁封閉漆
　　漆膜顏色：灰色
　　包裝規(guī)格：18+2kg/組
　　混合比例：9:1
　　理論涂布率：0.253千克/平方米/100微米
　　涂裝膜厚：干膜：50-100微米/道；濕膜：93-185微米/道
　　環(huán)氧熱噴鋅鋁封閉漆是專用于金屬涂層和富鋅涂料表面的封閉漆，具有非常優(yōu)異的封閉特性，適用于熱噴鋅、熱噴鋁、無機富鋅底漆、冷鍍鋅漆等表面涂裝。因該類基材或涂層粗糙度較大，直接覆涂其他涂料容易產(chǎn)生氣泡，因此需要環(huán)氧熱噴鋅鋁封閉漆進行封閉涂裝。
　　主要用途
　　環(huán)氧熱噴鋅鋁封閉漆主要用于熱噴鋅、熱噴鋁等金屬涂層，無機富鋅底漆、冷鍍鋅漆漆膜表面，具有較好的封閉性，防止漆膜起泡。配套涂層體系主要用于大型鋼結(jié)構(gòu)、橋梁、沿海設(shè)施、港口碼頭等。

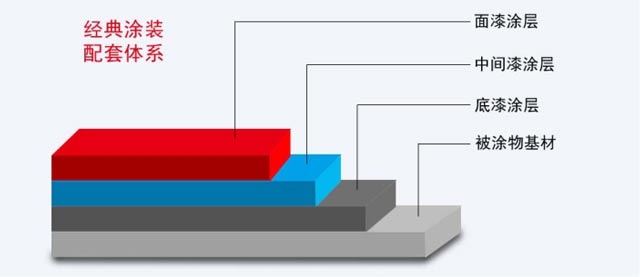

　　配套體系
　　環(huán)氧熱噴鋅鋁封閉漆與配套涂層施工，主要包括中間漆、面漆。
　　熱噴鋅/熱噴鋁層+環(huán)氧熱噴鋅鋁封閉漆+環(huán)氧云鐵中間漆+氟碳涂料
　　無機富鋅底漆/冷鍍鋅漆+環(huán)氧熱噴鋅鋁封閉漆+環(huán)氧云鐵中間漆+氟碳涂料
　　施工工藝
　　表面處理
　　被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達瑞典除銹標準sa2.5級，粗糙度達30~70μm；也可采用手工除銹方法，達瑞典除銹標準ST３級，粗糙度達30-70μm。
　　施工方法
　　環(huán)氧熱噴鋅鋁封閉漆適用于無氣噴涂、空氣噴涂

施工方法	噴嘴尺寸	出口壓力	稀釋比率（質(zhì)量比）
無氣噴涂	0.33mm-0.43mm	10-15Mpa	5-10%
空氣噴涂	——	——	15-25%
刷涂、輥涂	——	——	——

　　干燥時間&涂裝間隔

溫度	5℃	20℃	30℃
指觸干燥	30mins	15mins	15mins
半硬干燥	16hrs	1.5hrs	1hr
最小涂裝間隔	24hrs	4hrs	2hrs
最大涂裝間隔	7days	7days	7days

　　其他事項
　　施工溫度：5℃～40℃
　　混合：使用動力工具或手動工具充分攪拌均勻
　　混合比例：主劑/固化劑=9/1（質(zhì)量比）

溫度	5℃	20℃	30℃
時間	15hrs	8hrs	6hrs

　　安全措施
　　1、避免接觸皮膚和眼睛。
　　2、油漆接觸到皮膚，應(yīng)用溫水或者適當(dāng)?shù)那逑磩┣逑础Ｓ推峤佑|到眼睛，應(yīng)用大量水沖洗并立即就醫(yī)。
　　3、保證良好的通風(fēng)。
　　4、涂料中含有可燃物質(zhì)，請遠離火花并禁止在臨近地區(qū)吸煙。
　　5、現(xiàn)場遵守一切健康安全規(guī)定。
